| Τροποποιημένο: | 2 κομμάτια |
| τιμή: | negotiable |
| Μέθοδος πληρωμής: | Λ/Κ, Τ/Τ |
| Ικανότητα εφοδιασμού: | 100000 τεμάχια ανά μήνα |

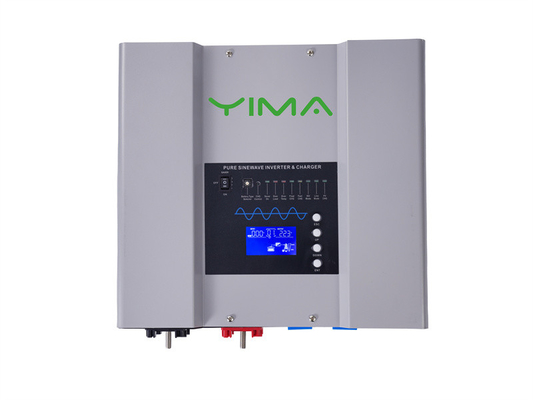

Τα προϊόντα της σειράς HS διαφοροποιούνται με τη χρήση μετασχηματιστών σε σχήμα U υψηλής απόδοσης και χαμηλής απώλειας, επιτρέποντας την καλύτερη αξιοποίηση της ενέργειας.Αυτοί οι μετασχηματιστές είναι συμπληρωματικοί στο δίκτυο και στηρίζουν τη λειτουργία εκκίνησης γεννήτριαςΕπιπλέον, τα προϊόντα αυτά προσφέρουν δυνατότητα διπλής εξόδου τάσης, παρέχοντας στους χρήστες ευελιξία στις λειτουργίες φόρτισης βάσει των αναγκών τους.
Επιπλέον, τα προϊόντα της σειράς HS διαθέτουν ολοκληρωμένη διαχείριση, με αποτέλεσμα υψηλότερους ρυθμούς μετατροπής και χαμηλότερη κατανάλωση ενέργειας.που το καθιστούν κατάλληλο για απαιτητικές βιομηχανικές εφαρμογέςΣυνολικά, η σειρά HS είναι τοποθετημένη ως ο κορυφαίος βιομηχανικός μετατροπέας συχνοτήτων στην αγορά λόγω της ανώτερης απόδοσης και απόδοσης.
Πίνακας παραμέτρων της σειράς HS
| Ηλεκτρικές προδιαγραφές | |||||||||||
| Σχήμα HS | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | ||
| Μετατροπέας Αποδόσεις |
Συνεχή Δύναμη εξόδου |
1000W | 2000W | 3000W | 4000W | 5000W | 6000W | 8000W | 10000W | 12000W | |
| Αύξηση Αξιολόγηση ((20ms) |
3KW | 6KW | 9KW | 12KW | 15KW | 18KW | 24KW | 30KW | 36KW | ||
| Αποδόσεις Σχήμα κύματος |
Καθαρό κύμα sinus/Το ίδιο με την είσοδο ((Πρόσβαση) | ||||||||||
| Ονομαστικό Αποτελεσματικότητα |
> 88% ((Πιο υψηλή τιμή) | ||||||||||
| Τρόπος γραμμής Αποτελεσματικότητα |
> 95% | ||||||||||
| Παράγοντας ισχύος | 0.9-1.0 | ||||||||||
| Ονομαστική παραγωγή Ράμς τάσης |
100-110-120Vac / 220-230-240Vac | ||||||||||
| Δυναμική τάση Κανονισμός |
±10% στρογγυλοκυκλοφορίας | ||||||||||
| Αποδόσεις Συχνότητα |
50Hz ± 0,3Hz/60Hz ± 0,3Hz | ||||||||||
| Σύντομο κύκλο Προστασία |
Ναι (( 1 δευτερόλεπτο μετά το σφάλμα)) | ||||||||||
| Τυπική μεταφορά Χρόνος |
10ms (μέγιστο) | ||||||||||
| ΤHD | < 10% | ||||||||||
| Δ.Σ. Εισαγωγή |
Ονομαστική εισροή Τετάρτη |
12.0Vdc / 24.0Vdc/ 48.0Vdc |
24.0Vdc / 48.0Vdc | 48.0Vdc | |||||||
| Ελάχιστη αρχή Τετάρτη |
10.0Vdc / 10.5Vdc για 12Vdc λειτουργία |
*2 για 24Vdc, *4 για 48Vdc, | |||||||||
| Χαμηλή μπαταρία Ασφάλεια |
10.5Vdc / 11.0Vdc για 12Vdc λειτουργία |
||||||||||
| Η μπαταρία είναι χαμηλή | 10.0Vdc / 10.5Vdc για 12Vdc λειτουργία |
||||||||||
| Υψηλή τάση Ασφάλεια |
16.0Vdc για τη λειτουργία 12Vdc | ||||||||||
| Χαμηλή μπαταρία ανάκτηση τάσης |
15.5Vdc για λειτουργία 12Vdc | ||||||||||
| Απαπασχόληση Κατανάλωση-Se Τρόπος τόξου |
< 25 W όταν ενεργοποιείται ο εξοικονόμος ρεύματος. (Βλέπε πίνακα) | ||||||||||
| Φορτιστή | Δυναμική τάση | Εξαρτάται από τον τύπο της μπαταρίας (βλέπε πίνακα 2).5.2) | |||||||||
| Διακόπτης φόρτισης Αξιολόγηση |
10Α | 20Α | 30Α | 40Α | 40Α | 40Α | 50Α | 80A | 80A | ||
| Μέγιστη φόρτιση Δυνατότητα |
1/3 Δυνατότητα ονομαστικής αξίας (βλέπε πίνακα 2).5.3) | ||||||||||
| Αρχική της μπαταρίας Τετάρτη |
10-15.7Vdc για 12Vdc Τρόπος |
*2 για 24Vdc, *4 για 48Vdc, | |||||||||
| Υπερφόρτιση Προστασία S.D. |
15.7Vdc για λειτουργία 12Vdc | ||||||||||
| BTS | Η μπαταρία Θερμοκρασία Αισθητήρας (Διαφορετικά) |
Ναι (βλέπε πίνακα) Διαφορές στη τάση φόρτισης και στη βάση τάσης S.D. στη θερμοκρασία της μπαταρίας. |
|||||||||
| Παράκαμψη & Προστασία |
Τεχνολογία Σχήμα κύματος |
Σινικό κύμα (Δίκτυο ή Γεννήτης) | |||||||||
| Ονομαστική τάση | 100-110-120Vac / 220-230-240Vac | ||||||||||
| Μέγιστη είσοδος AC Τετάρτη |
150VAC Για τη λειτουργία LV 120Vac·300VAC Για τη λειτουργία HV 230Vac· | ||||||||||
| Ονομαστική εισροή Συχνότητα |
50Hz ή 60Hz | ||||||||||
| Τριπ χαμηλής συχνότητας | 47±0,3Hz για 50Hz, 57±0,3Hz για 60Hz | ||||||||||
| Ταξίδι υψηλής συχνότητας | 55±0,3Hz για 50Hz, 65±0,3Hz για 60Hz | ||||||||||
| Υπερφόρτωση προστασία (φόρτωση SMPS) |
Διακόπτης κυκλώματος | ||||||||||
| Σύντομη έξοδος Προστασία κυκλωμάτων |
Διακόπτης κυκλώματος | ||||||||||
| Διακόπτης παράκαμψης βαθμολογία |
10Α | 20Α | 30Α | 40Α | 40Α | 40Α | 50Α | 80A | 80A | ||
| Διακόπτης μεταφοράς βαθμολογία |
30Amp για UL & TUV | 40Amp για UL | 80Amp για UL | ||||||||
| Παράκαμψη χωρίς μπαταρία συνδεδεμένο |
Ναι (προαιρετικό) | ||||||||||
| Μέγιστη παράκαμψη ρεύμα |
30Amp | 40Amp | 80Amp | ||||||||
| Μηχανικές Προδιαγραφές |
Εγκατάσταση | Στον τοίχο | |||||||||
| Μετατροπέας Διάμετροι ((L*W * Χ) |
340* 420* 200 χιλιοστά |
425*375*200 χιλιοστά | 560*420*235mm | 655*490*240mm | |||||||
| Κεφάλαιο του μετατροπέα μέγεθος (L*W*H) |
415* 440* 300 χιλιοστά |
500*495*300mm | 660*470*310mm | 720*470*290mm | |||||||
| Μετατροπέας Βάρος (ηλιακό) Chg) KG |
16 | 19.5 | 24 | 31.5 | 33.5 | 37.5 | 56.5 | 58.5 | 61.5 | ||
| Ναυτιλία Βάρος (ηλιακό) Chg) KG |
19 | 22 | 26.5 | 38 | 40 | 44 | 63.5 | 66 | 68.5 | ||
| Εμφάνιση | Φώτα LED κατάστασης / Φώτα LED κατάστασης+LCD | ||||||||||
| Τύπος Εγγύηση |
2 έτη(Προαιρετικό) | ||||||||||
Εάν η προδιαγραφή μοντέλου προϊόντος αλλάξει χωρίς προειδοποίηση
